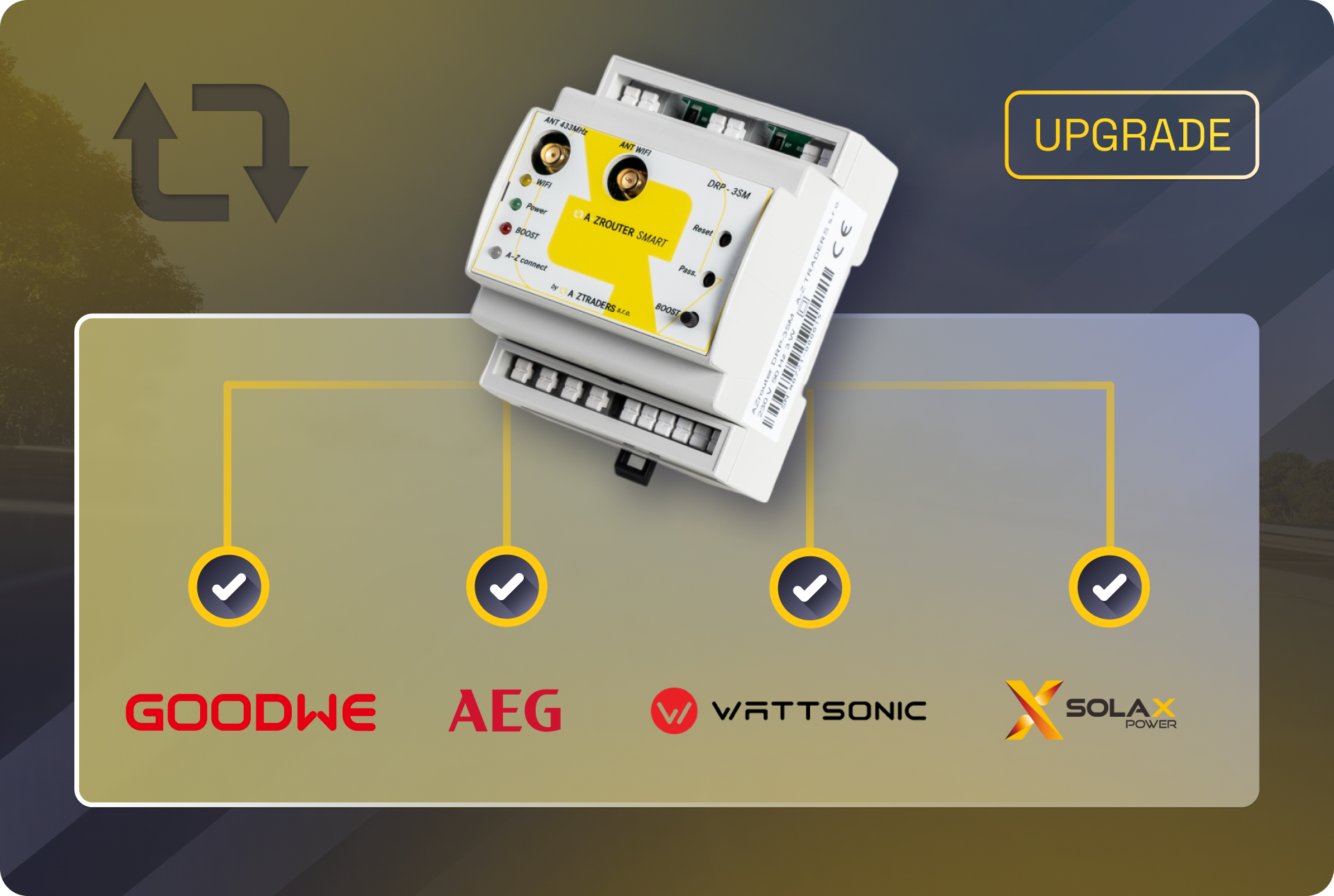

Rádi bychom vám představili dlouho očekávaný upgrade naší regulace A-Z ROUTER Smart, která je mozkem řídícího ekosystému A-Z ROUTER Cloud. O co se jedná? A-Z ROUTER Smart nově podporuje střídače značek SolaX, AEG, Wattsonic a samozřejmě GoodWe. K získání maximální možné podpory na instalaci fotovoltaiky je od letošního roku klíčové instalovat také chytré řízení pro optimalizaci energetických toků. A-Z ROUTER Smart plně vyhovuje dotačním podmínkám NZÚ Light a jeho instalace tak zajistí dotační bonus 40.000 Kč.

Moderní fotovoltaika se bez inteligentní regulace neobejde

A-Z ROUTER Smart představuje nejpokročilejší řešení pro energetické řízení moderních domácností s fotovoltaikou. Centrální mozek, který dokáže ovládat chování střídače, bojleru, baterie, ale i nabíjení elektromobilu, využívají desetitisíce domácností v Česku. Právě schopnost ovládat střídače je klíčová i pro bezpečnost každé fotovoltaické instalace. Jak to funguje?

Střídače, které běžně bývají připojeny k internetu, mohou být v krajních situacích klidně i vypnuty na dálku to je bezpečnostní riziko, které A-Z ROUTER Smart dokáže zcela eliminovat. Funguje totiž také jako ochranná brána, která může být k internetu připojena jako jediná a se samotnými jednotkami tak není možné navázat žádnou komunikaci, pokud nejsou samy připojeny k internetu. Díky tomu je jakékoliv vzdálené ovládání domácích fotovoltaik zvenčí zcela vyloučeno. Regulace prostřednictvím A-Z ROUTER Smart tak představuje bezpečné řešení, které je plně pod kontrolou svého majitele.

Pozn. Pokud máte jednotku A-Z ROUTER instalovanou před rokem 2024, pro přístup k novým funkcím a zejména propojení A-Z ROUTERU ke střídači bude zapotřebí kvalifikovaný technický zásah. Naše partnerská společnost FVE Podpora s.r.o. působící po celé ČR provede odbornou montáž za částku 5000 Kč bez DPH. Získáte tak zvýšenou bezpečnost vaší instalace a také komfort s pohodlným ovládáním střídače z aplikace našeho řízení.

A-Z ROUTER Smart začínal na českém trhu jako unikátní zařízení, které dokázalo akumulovat elektrickou energii vyrobenou z fotovoltaiky do ohřevu teplé vody v bojleru. Postupem času  s nástupem bateriových úložišť se akumulace energie dokázala optimálně dělit mezi ohřev vody v bojleru a do baterie pro pozdější využití v objektu. Následný vývoj přinesl ještě řízení nabíjení elektromobilů prostřednictvím wallboxů A-Z TRADERS a díky tomu vznikl unikátní ekosystém, který dokáže z fotovoltaiky vymáčknout maximum!

S napojením systému na denní spotové ceny elektřiny lze veškeré pokročilé řízení dokonce automatizovat pomocí jednoduchých příkazů. Maximalizace energetických zisků a zároveň minimalizace nákladů? To je dnes realita.

Díky pokročilým funkcím je A-Z ROUTER Smart dnes dokonce jediným systémem na trhu, který umí přehledně monitorovat výrobu, spotřebu a sdílení energie i v bytových domech a to jak na úrovni celého objektu, tak i na úrovni samotné bytové jednotky.

Dnešní nároky na moderní fotovoltaické elektrárny jsou daleko vyšší, než v minulosti. Dnes je naprostým standardem uchovávat energii vyrobenou z fotovoltaiky v bateriovém úložišti, dřív to ale bylo spíše raritou. Baterie jako úložiště elektrické energie rapidně zvyšuje využitelnost elektrické energie získané ze slunce a tím přispívá k minimalizaci nutnosti elektřinu odebírat (resp. nakupovat) ze sítě.

Baterie ale není jediným akumulačním prvkem, který dokáže pojmout elektřinu a využít ji později. Snadnější způsob, jak energii uchovat, je ohřev vody v bojleru. Chytré řízení A-Z ROUTER Smart je inovativní produkt, který kontinuálně měří celkovou energetickou bilanci objektu a zabraňuje nežádoucím přetokům energie z objektu do veřejné rozvodné sítě. Díky tomu dochází ke zvyšování využitelnosti solární energie v domácnosti. Nové cloudové rozšíření ale poskytuje ještě větší flexibilitu a více možností, jak optimalizovat energetické toky v domácnosti.

Chytrá regulace jako základ moderní fotovoltaické elektrárny

Inteligentní využití energie vyrobené z fotovoltaiky (ale nespotřebované v domácnosti), je možné díky regulaci A-Z ROUTER Smart. A-Z ROUTER Smart ukládá energii do baterie, nebo do bojleru a v případě instalace nabíjecí stanice pro elektromobily lze energii chytře využít i k nabíjení vozidla. Chytrá regulace A-Z ROUTER Smart je ryze český produkt, který využívá více než 18 000 domácností v Česku a poskytuje nejpokročilejší energetické řízení moderních domácností s fotovoltaikou. Centrální mozek, který dokáže ovládat chování střídače, bojleru, baterie, nabíjení elektromobilu a dokonce i prodej přebytků elektřiny, když se to vyplatí.

V době, kdy stále více domácností s fotovoltaikou přechází na spotový tarif nákupu elektřiny od dodavatele, je nejlepší způsob, jak optimalizovat své spotřebitelské chování, právě s chytrým řízením výroby a prodeje elektřiny se spotovým tarifem.

Spotová cena elektřiny je cena elektřiny na spotovém trhu, což je trh, na kterém se elektřina obchoduje v reálném čase. Velcí dodavatelé elektřiny na něm nakupují a prodávají elektřinu. I když sami jako zákazníci nemůžete přímo nakupovat elektřinu na burze (podobně jako plyn), můžete mít elektřinu za spotové ceny, které se mění každou hodinu a dopředu jsou známy vždy s 24 hodinovým předstihem. Dnes už celá řada dodavatelů energií umožňuje uzavírat smlouvy se zákazníky, kde je cena elektřiny závislá na aktuálních spotových cenách.

Řízení nové generace s A-Z ROUTER Cloud

Nová cloudová verze A-Z ROUTER Cloud nabízí maximální komfort díky intuitivnímu ovládání z webového rozhraní nebo z mobilu. Zákazníci na pár kliků nastaví regulaci přebytků z fotovoltaiky do ohřevu vody, do baterie nebo k nabíjení vozidla. Dle uživatelských preferencí lze zvolit ovládání z několika možností – dle nastaveného časového okna, dle signálu HDO, dle spotových cen a případně tlačítkem „Boost“ pro okamžité napájení.

Chytrý systém sám ukáže a napoví, která varianta je aktuálně nejvýhodnější. Ostatně i přehledné grafy výkonu elektrárny, stavu baterie, úrovně nahřátí bojleru nebo úrovně nabití baterie v elektromobilu ukáží, v jakých hladinách se aktuálně pohybuje energetická bilance vašeho ekosystému

Nejzábavnější část nastane s aktivním spotovým tarifem. Z vaší domácnosti se v podstatě stane energetický hub, který nejenže šetří, dokonce vám i vydělá peníze. Princip je snadný. Jedním z nejlepších způsobů, jak optimalizovat energetickou spotřebu ve své domácnosti, je odložená spotřeba a chytrý nákup elektřiny v době, kdy to dává smysl.

Klasickým scénářem je využití v zimě, kdy fotovoltaika v našich podmínkách příliš nevyrábí. Se spotem a A-Z ROUTER Cloud můžete snadno nastavit nahřátí bojleru nákupem elektřiny ze sítě v časy, kdy je elektřina na spotu nejlevnější. Podobným způsobem si můžete i nabít baterii. V zimě tak můžete výrazně ušetřit a nahradit chybějící výrobu z fotovoltaiky levnou elektřinou ze sítě za výhodné spotové ceny. Výhody však získáte po celý rok. Máte přebytek energie, ať už z aktuální výroby nebo v rámci akumulace v baterii? Prodejte ji do sítě v době, kdy je elektřiny nedostatek a její cena je tak pro prodej vysoká! Optimalizujte dle svých preferencí a nechte svou fotovoltaiku vydělávat!

A-Z ROUTER Cloud je budoucnost moderní energetiky

Celý systém je navíc připraven na flexibilitu sítě, což je schopnost přizpůsobit svoji výrobu nebo spotřebu okamžitým potřebám celé sítě nebo trhu s elektřinou. V blízké budoucnosti to bude velké téma, které opět majitelům s fotovoltaikou dokáže vydělat zajímavé peníze. V dnešní době existuje jen málo lepších způsobů zhodnocení svých prostředků.

Maximalizujte svůj energetický užitek a minimalizujte náklady! A-Z ROUTER Smart je skvělý řídící mozek a základ moderních domácností s fotovoltaikou. Cloudové rozšíření A-Z ROUTER Cloud nabízí nové možnosti řízení a optimalizací. Nejvyššího stupně užitku ale dosáhnete jednoznačně s AI řízením dle vašich chování s A-Z ROUTER Cloud. S chytrou optimalizací snadno nastavíte pravidlo pro nahřívání bojleru jen za nejnižší ceny z celého dne.

Nová verze oblíbeného regulátoru pro efektivní ohřev vody jen z fotovoltaiky. To je A-Z WATER Inverter 2.0 LCD. Jak již název napovídá, uživatelé mají oproti předchozí generaci možnost ovládat ohřev vody pohodlně s plně barevným dotykovým LCD displejem.

Zajímavé inovace

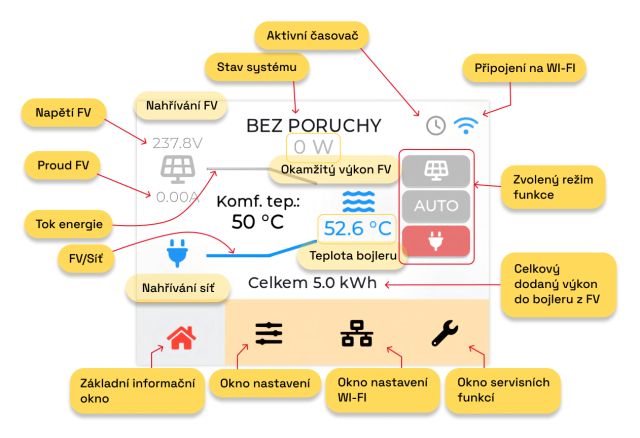

Uživatelsky přívětivé rozhraní nabízí kompletní ovládání v češtině a přehledné ukazatele provozních stavů. Mimo grafického ovládání a zobrazení režimu funkce je k dispozici také přesné měření parametrů FVE včetně hodnoty celkového výkonu dodaného z FV panelů do akumulační nádrže.

Vývoj regulace pro efektivní ohřev vody z fotovoltaiky přinesl nové zajímavé inovace, které zjednoduší montáž a zvýší uživatelský komfort.

Bezpečnost na prvním místě

Pro maximální bezpečnost a uživatelský komfort jsme nově přidali funkce „AntiLegionella“ a „FreezeSafe“.

V případě funkce AntiLegionella dochází pravidelně každých 30 dní k sanitaci zásobníku pro zamezení namnožení bakterií Legionella a E. Coli. Systém poskytuje také kontrolu, zda-li sanitace proběhla v souladu s požadavky. V opačném případě vyzve uživatele k případné akci (např. zvýšit teplotu na termostatu bojleru).

Druhá jmenovaná funkce zamezuje poklesu teploty zásobníku pod 5 °C, aby nemohlo dojít k zamrznutí vody a poškození zásobníku. Obě funkce jsou uživatelsky volitelné.

Další funkcí a možná i nejpodstatnější, je funkce nastavení výkonu patrony, kdy i v případě nevhodného (vyššího) napětí FV stringu dojde k omezení výkonu na nastavenou hodnotu a tím i k zamezení přetížení patrony! Tato funkce výrazně usnadňuje volbu panelů, prodlužuje životnost patrony i samotné jednotky a předchází případným škodám a z toho vyplývajících servisních akcí.

Současně s touto funkcí jsou v zařízení implementovány nové „SMART“ ochrany, které minimalizují potenciální problémy vzniklé chybnou instalací nebo nevhodnou volbou FV panelů na bezporuchový a stabilní chod celého systému ovládaného zařízením A-Z WATER Inverter 2.0 LCD.

Automatické aktualizace díky připojení k WiFi

A-Z WATER Inverter 2.0 LCD  udělá díky těmto funkcím z vašeho obyčejného bojleru Smart zařízení.

Zařízení nově disponuje rozhraním WiFi. Po připojení jednotky do domácí WiFi sítě získá zákazník automatické aktualizace systému včetně možného přidávání nových funkcí, přesného času z internetu a do budoucna i cloudového monitoringu a ovládání. S touto funkcionalitou také souvisí funkce dvou časových oken, které nahrazují HDO vstup pro časovou a ekonomickou optimalizaci dodržování komfortní teploty v automatickém režimu.

Zařízení podle nastaveného režimu napájí přímo bojler z produkce solárních panelů bez zbytečných ztrát.

Pro optimální efektivitu je výkon z panelů zpracovávám přes MPPT, čímž je zaručen optimální pracovní bod a nejvyšší efektivita výroby elektrické energie. Vzhledem k tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného wattu (> 50W produkce) energie z panelů přímo do teplé vody.

Odpadá nutnost použití speciálních bojlerů pro stejnosměrné napájení

Dále je jednotka vybavena funkcí MPPS, kdy pravidelně skenuje charakteristiku celého stringu a v případě částečně zastíněného panelu najde optimální bod celé soustavy panelů, čímž částečně nahrazuje funkci optimizerů na FV panelech. S ohledem na univerzálnost použití je výstupní napětí střídavé (modifikovaný sinusobdélník), tím odpadá nutnost použití speciálních bojlerů pro stejnosměrné napájení.

Jednotka je koncipována pro vstupní napětí 75 – 350 V DC s ohledem na provozní napětí topné patrony bojleru! V praxi je optimální kombinace 4 až 5 panelů o jmenovitém výkonu 450 – 550 W na panel s bojlerem na 230 V.

K jednotce je dodáváno čidlo teploty, díky kterému je možné nastavit minimální komfortní teplotu v režimu plné automatiky a odečítat aktuální teplotu v zásobníku.

Jednotka vyžaduje trvalé připojení do rozvodné sítě, ale pouze k provozu vlastní řídící elektroniky nebo v případě dohřívání ze sítě k napájení bojleru. Vlastní spotřeba jednotky v době ohřevu z FVE je přibližné 0,5 – 3 W (zhasnutý displej bez WiFi, rozsvícený displej, ventilátor, wifi komunikace).

Jednotka tedy nemůže být napájena pouze z FVE, vždy je nutná rozvodná síť.

Bez čeho se žádná fotovoltaická elektrárna neobejde? Každý si nejspíš vybaví fotovoltaické panely, střídač, dnes už prakticky nevyhnutelně také bateriové úložiště a regulace. Co ale bývá často opomíjeno, je rozváděč – přestože bez něj by celá elektrárna nebyla nejen funkční, ale hlavně bezpečná.

O důležitosti kvalitního rozváděče jsme hovořili s Ing. Josefem Zíkou, jednatelem naší společnosti.

Rozváděč není jen krabička s jističi

„Mnoho lidí, bohužel někdy i elektrikářů, vnímá rozváděč jen jako plastovou skříňku s pár pojistkami. Ve skutečnosti je to zásadní prvek celé elektroinstalace, který slouží k jištění, měření a ovládání. A jeho výroba i návrh musí odpovídat přesně definovaným normám,“ říká Zíka.

Ve firmě A-Z TRADERS jsme si tohoto faktu dobře vědomi, a proto se při výrobě rozváděčů důsledně držíme nejen požadavků trhu (či konkrétního zákazníka v případě zakázkové výroby), ale také vládního nařízení 118/2016 Sb. a příslušných norem ČSN EN (IEC).

Co musí správný rozváděč splňovat?

Každý rozváděč uváděný na trh v ČR nebo EU musí být vybaven výrobcem definovaným štítkem s následujícími údaji:

• jméno výrobce
• typové označení
• datum výroby
• sériové číslo
• použité normy (IEC)
• stupeň krytí (IP)
• napěťovou hladinu
• maximální proud
• CE značku
• adresu výrobce

„Pokud štítek chybí, nesplňuje rozváděč zákonné požadavky, a co hůř – revizní technik nebo montážník pak přebírá plnou odpovědnost. Přitom se často setkávám s tím, že na rozváděčích štítek úplně chybí, nebo je nedostatečný. To je zásadní chyba,“ upozorňuje Zíka.

Rozdíl mezi úplným krytem a individuálním rozváděčem

Někteří výrobci (nebo spíše montážníci) se snaží obejít normy tím, že používají tzv. úplný kryt – tedy jednoduchý rozváděč s předdefinovanými komponenty. Ten je určen pro jednoduché domácí elektroinstalace, kde nehrozí složitější provozní podmínky.

V oblasti fotovoltaiky je ale takové řešení zcela nevhodné. Rozváděče jsou často vystaveny vyšším proudům, teplotám a specifickým požadavkům – a proto musí být individuálně navrženy, řádně testovány a zkompletovány s ohledem na konkrétní instalaci.

Rozváděče pro FVE se od běžných domovních rozváděčů liší svým specifickým provozem, ať už se jedná o přítomnost DC napětí, které dosahuje často hodnot okolo 1000 V nebo třeba kombinací AC a DC obvodů v jednom rozváděči. Z těchto a dalších důvodů jsou na rozváděče pro FVE kladeny zvýšené nároky.

Normy a typy rozváděčů: DBO vs. PCS

Pro výrobu rozváděčů platí tyto normy:

• DBO rozváděče (provozované laiky):

  • ČSN EN (IEC) 61439-1 ed.2

  • ČSN EN (IEC) 61439-3

• PCS rozváděče (výkonové):

  • ČSN EN (IEC) 61439-1 ed.2

  • ČSN EN (IEC) 61439-2 ed.2

Aby byl rozváděč bezpečný, musí být vyroben přesně podle těchto norem, což zahrnuje výpočty, výběr komponent i výslednou zkoušku.

„Normy nejsou formalita. Jsou klíčem k zajištění bezpečnosti, spolehlivosti a funkčnosti celého systému,“ připomíná Ing. Zíka.

Co znamená označení IP?

Stupeň krytí IP (Ingress Protection) označuje odolnost elektrických zařízení vůči prachu a vodě. Čím vyšší číslo, tím větší ochrana:

Fotovoltaika hraje v energetice čím dál významnější roli. I z toho důvodu je nutné pravidelně otevírat otázku bezpečnosti. Fotovoltaika patří obecně mezi spolehlivou a bezpečnou technologii, je ale nutné zdůraznit předpoklad důsledného plnění normativních požadavků. Praxe však ukazuje, že ne všechny normy jsou instalačními společnostmi dodržovány.

Důležitým a bohužel často opomíjeným bezpečnostním prvkem FVE, je svodič přepětí SPD. Dle ČSN 332000-712 ed.2 a dle vydaného odborného stanoviska Technické Inspekce České Republiky (dále jen TIČR) platí, že SPD svodiče je zapotřebí použít na DC straně co nejblíže u střídačů a dále pak před vstupem do budovy, pokud je vzdálenost mezi vstupem DC kabelu do budovy a měničem větší než 10 metrů. To znamená, že u většiny dnes instalovaných FVE na rodinné domy je zapotřebí umisťovat DC svodiče nejen ke střídači, ale i na střechu.

Řada instalačních firem ale nutnost jištění fotovoltaických panelů pomocí DC svodičů přepětí opomíná. Nechceme nikoho podezírat ze špatných úmyslů. Jedná se spíše o nízkou informovanost v této problematice.

S rozšiřováním fotovoltaických elektráren napříč společností nicméně bude zákonitě přibývat i závad a bezpečnostních problémů, takže je nutné, aby instalační společnosti vždy poskytovaly maximálně kvalitní a kvalifikovanou práci s ohledem na normativní požadavky.

Pokud instalační společnost při montáži fotovoltaických panelů na střešní krytinu nepoužívá na DC straně trasy svodiče přepětí, vystavuje zákazníka zvýšenému bezpečnostnímu riziku a v případě jakékoliv závady či nehody může absence těchto bezpečnostních prvků znamenat průšvih.

A-Z TRADERS má spolehlivé řešení

Naše společnost A-Z TRADERS s.r.o. představila několik modelů svodičů přepětí A-Z ROOF SPD T1+T2 1010 VDC, které plně vyhovují normám.

Montáž svodičů přepětí A-Z TRADERS je velmi snadná. Svodiče jsou připojovány přímo do stringů jako průchozí jednotky (oba póly stringu se připojí přímo do jednotky a oba z nich také vystupují). Spojení je realizováno klasickými MC4 konektory a vodiči o průřezu 6 mm² (v některých verzích i 4 mm² nebo 10 mm²) s dvojitou izolací a barevným rozlišením.

Vlastní konstrukce A-Z ROOF SPD T1+T2 1010 VDC je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny, což je stejný materiál jako nosné profily PV panelů a nehrozí vznik elektrochemické koroze. Vnitřní obvody jsou hermeticky zalité v polyuretanové hmotě s inertním plnivem potlačujícím hoření.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči > 16 mm² nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 a T2, kdy vzhledem k nadstandardní svodové odolnosti (12,5 / 25 kA) je možná aplikace i na střechy s méně než čtyřmi svody (dle ČSN EN 51643-32).

Vzhledem ke specifické konstrukci a umístění je nutné při zapůsobení SPD provést měření reziduálního proudu při max. provozním napětí.

V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD.

Závěrem

Znění norem jasně deklaruje nutnost využívat SPD jednotky jako součást instalovaných fotovoltaických elektráren, což dokládá i vyjádření orgánu TIČR.

Realita je často ovšem jiná. Instalační společnosti tak mohou zbytečně vystavovat své zákazníky zvýšeným rizikům. Pro zabezpečení ochrany fotovoltaických systémů je nutné dodržet výše uvedené články ČSN 332000-712 ed.2.
