Je vaše fotovoltaika bezpečná a v souladu s normami? Svodiče nesmí chybět

Fotovoltaika hraje v energetice čím dál významnější roli. I z toho důvodu je nutné pravidelně otevírat otázku bezpečnosti. Fotovoltaika patří obecně mezi spolehlivou a bezpečnou technologii, je ale nutné zdůraznit předpoklad důsledného plnění normativních požadavků. Praxe však ukazuje, že ne všechny normy jsou instalačními společnostmi dodržovány.

Důležitým a bohužel často opomíjeným bezpečnostním prvkem FVE, je svodič přepětí SPD. Dle ČSN 332000-712 ed.2 a dle vydaného odborného stanoviska Technické Inspekce České Republiky (dále jen TIČR) platí, že SPD svodiče je zapotřebí použít na DC straně co nejblíže u střídačů a dále pak před vstupem do budovy, pokud je vzdálenost mezi vstupem DC kabelu do budovy a měničem větší než 10 metrů. To znamená, že u většiny dnes instalovaných FVE na rodinné domy je zapotřebí umisťovat DC svodiče nejen ke střídači, ale i na střechu.

Řada instalačních firem ale nutnost jištění fotovoltaických panelů pomocí DC svodičů přepětí opomíná. Nechceme nikoho podezírat ze špatných úmyslů. Jedná se spíše o nízkou informovanost v této problematice.

S rozšiřováním fotovoltaických elektráren napříč společností nicméně bude zákonitě přibývat i závad a bezpečnostních problémů, takže je nutné, aby instalační společnosti vždy poskytovaly maximálně kvalitní a kvalifikovanou práci s ohledem na normativní požadavky.

Pokud instalační společnost při montáži fotovoltaických panelů na střešní krytinu nepoužívá na DC straně trasy svodiče přepětí, vystavuje zákazníka zvýšenému bezpečnostnímu riziku a v případě jakékoliv závady či nehody může absence těchto bezpečnostních prvků znamenat průšvih.

A-Z TRADERS má spolehlivé řešení

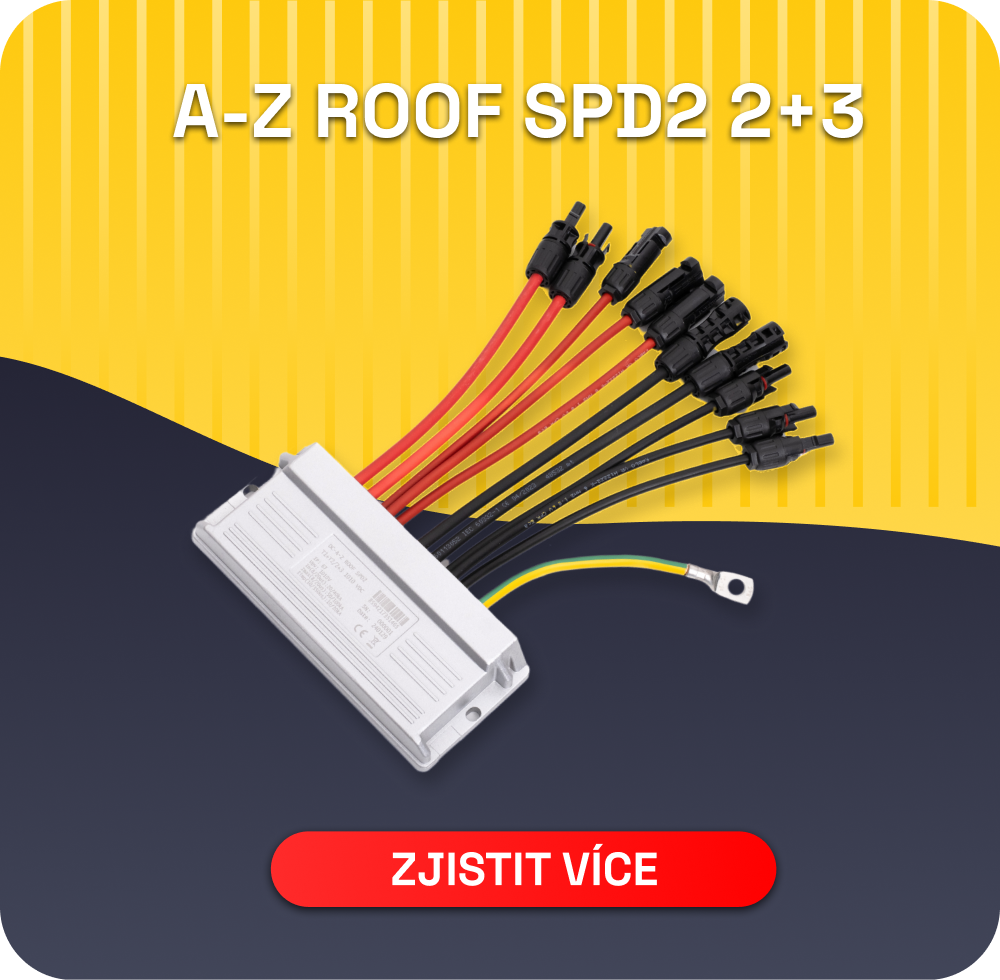

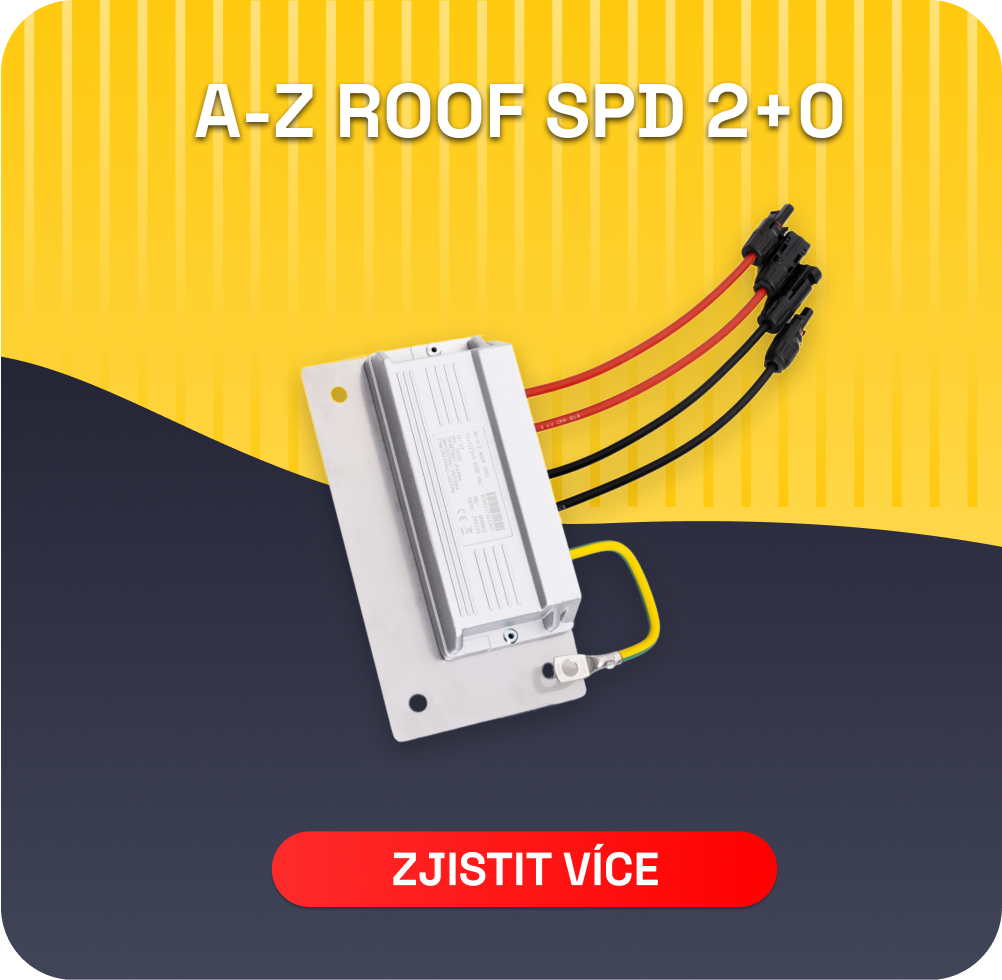

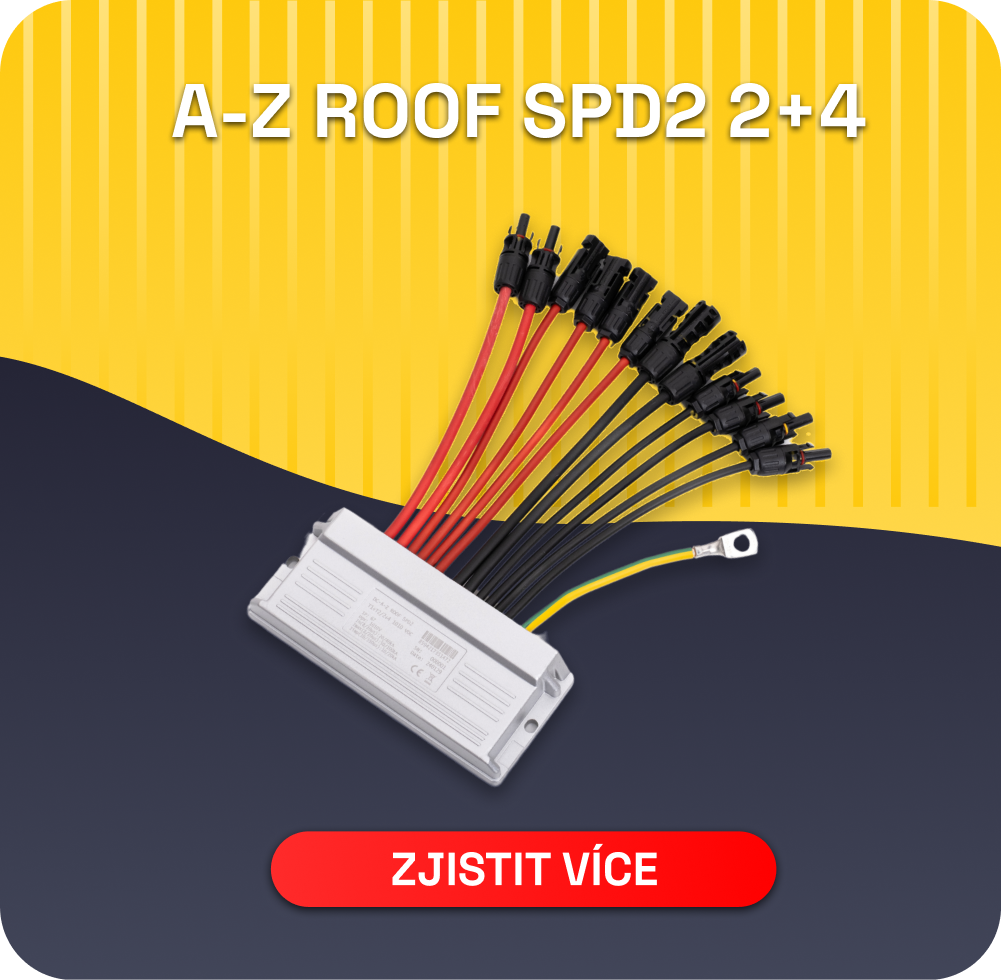

Naše společnost A-Z TRADERS s.r.o. představila několik modelů svodičů přepětí A-Z ROOF SPD T1+T2 1010 VDC, které plně vyhovují normám.

Montáž svodičů přepětí A-Z TRADERS je velmi snadná. Svodiče jsou připojovány přímo do stringů jako průchozí jednotky (oba póly stringu se připojí přímo do jednotky a oba z nich také vystupují). Spojení je realizováno klasickými MC4 konektory a vodiči o průřezu 6 mm² (v některých verzích i 4 mm² nebo 10 mm²) s dvojitou izolací a barevným rozlišením.

Vlastní konstrukce A-Z ROOF SPD T1+T2 1010 VDC je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny, což je stejný materiál jako nosné profily PV panelů a nehrozí vznik elektrochemické koroze. Vnitřní obvody jsou hermeticky zalité v polyuretanové hmotě s inertním plnivem potlačujícím hoření.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči > 16 mm² nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 a T2, kdy vzhledem k nadstandardní svodové odolnosti (12,5 / 25 kA) je možná aplikace i na střechy s méně než čtyřmi svody (dle ČSN EN 51643-32).

Vzhledem ke specifické konstrukci a umístění je nutné při zapůsobení SPD provést měření reziduálního proudu při max. provozním napětí.

V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD.

Závěrem

Znění norem jasně deklaruje nutnost využívat SPD jednotky jako součást instalovaných fotovoltaických elektráren, což dokládá i vyjádření orgánu TIČR.

Realita je často ovšem jiná. Instalační společnosti tak mohou zbytečně vystavovat své zákazníky zvýšeným rizikům. Pro zabezpečení ochrany fotovoltaických systémů je nutné dodržet výše uvedené články ČSN 332000-712 ed.2.
